Rambler's Top100 Р-10, Р-20, Р-50, Р-100 Машины для испытаний на растяжение и сжатие (изгиб)

Машины гидравлические типа Р предназначены для статических испытаний образцов металлов и сплавов и изделий из них (метизов и пр) на растяжение по ГОСТ 1497, 12004, на сжатие по ГОСТ 25.503 и изгиб (при комплектации приспособлениями) по ГОСТ 14019.
Измерение нагрузки при проведении испытаний осуществляется традиционным торсионным силоизмерителем. Машины позволяют производить запись диаграммы нагружения на двухкоординатном самописце.

УСОВЕРШЕНСТВОВАННЫМ ВАРИАНТОМ РАЗРЫВНЫХ МАШИН ТИПА Р ЯВЛЯЮТСЯ АВТОМАТИЗИРОВАННЫЕ РАЗРЫВНЫЕ МАШИНЫ ТИПА Р-М-авто .


Технические характеристики машины
Наибольшая предельная нагрузка, кН 100 200 500 1000
Диапазоны измерения нагрузки (цена наименьшего деления шкалы), кН
0-20(0,04)
0 - 50(0,1)
0 - 100(0,2)
0-40(0,08)
0 - 100(0,2)
0 - 200(0,4)
0-100(0,2)
0 - 250(0,5)
0 - 500(1)
40-200(0,4)
100 - 500(1,0)
200 - 1000(2,0)
Максимальная высота рабочего пространства, мм, при испытании на
- растяжение
- на сжатие
800
210
900
210
1000
210
1100
250
Рабочий ход активного захвата, мм 280 300 320 340
Диапазон скоростей перемещения активного захвата без нагрузки, мм/мин 8-300 5-200 3-100 3-100
Скорость установочного хода пассивного захвата, не менее, мм/мин 200
Предел допускаемой погрешности при измерении нагрузки, начиная с 20% наибольшего значения каждого диапазона, % ±1
Масштаб диаграммной записи перемещения активного захвата 5:1; 50:1
Размеры испытываемых образцов:
- диаметр цилиндрических образцов, мм;
- толщина х ширина плоских образцов, мм;
- диаметр образцов с головками, мм
5-20
[0,5-20]х40
<20
5-25
[0,5-25]х40
<25
8-36
[0,5-40]х40
<30
8-60
[5-50] х 80
28
Габаритные размеры, не более, мм:
-длина
-ширина
-высота
- углубление (приямок)
1410
940
2485
350
1550
950
2900
450
1750
960
3510
500
2970
1930
4590
650
Параметры питания 380 В, 50 Гц
Масса, не более, кг 1 250 1 820 2 900 7100

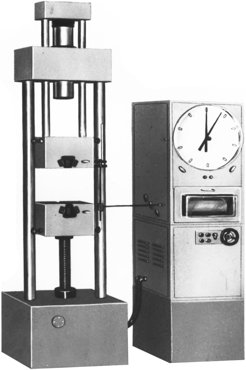

Разрывная машина Р-50

Разрывная машина Р-50

По заказу дополнительно могут быть поставлены:

  • приспособления для проведения испытаний на сжатие и загиб по ГОСТ 14019
  • запасные части и узлы: обоймы(вкладыши), резиновые уплотнения

    По желанию заказчика возможна МОДЕРНИЗАЦИЯ автоматизированными системами измерения/управления ASTM-Digital, расширяющими технические возможности машин. Подробнее >>>
