Автоматизированные системы испытательных машин



Учитывая тот факт, что за последние 20-30 лет испытательное оборудование не претерпело принципиальных изменений, а промышленность электронных компонентов и технологии обработки сигналов бурно развивались, стало очевидным значительное отставание и неэффективность существующих систем измерений испытательных машин и идеи модернизации стали очень актуальны на сегодняшний день. Для решения этих задач была разработана серия универсальных автоматизированных систем ASTM-Digital.
Цифровые системы ASTM-Digital предназначены для работы в составе испытательных машин как отечественного так и импортного производства (EDZ, EU и др.) и разработаны с целью модернизации испытательного оборудования с морально устаревшими системи измерений (маятниковыми, торсионными или электрическими). В зависимости от поставленных задач семейство ASTM-Digital имеют два варианта исполнения, различающихся по техническому уровню:
1. "Стандартный" - цифровая консоль, позволяющая проводить измерения нагрузки, перемещения опорной плиты (активного захвата), скорости нагружения и максимальных значений. Управление испытательной машиной остается без изменений. Рекомендуется использовать с прессами для испытания на сжатие, а также простых разрывных машинах для определения предела прочности без построения диаграмм нагружения и обработки результатов испытаний.
2. "Профессиональный" - полноценная автоматизированная сервогидравлическая система управления нагружением с поддержанием скорости, измерения и обработки результатов с построением диаграмм нагружения на ЭВМ. Рекомендуется использовать на машинах, где требуется измерять несколько параметров - силу, перемещения, деформацию и др. при жестких требованиях к точности поддержания скорости нагружения, производить их обработку и рассчитывать характеристики материалов.

Технические характеристики ASTM-Digital
Диапазон измерения нагрузки, % от Fmax 1...100
Цена единицы наименьшего разряда силоизмерителя, % от предела измерений 0,01
Погрешность измерения нагрузки, %
±1
Диапазон измерения перемещений, мм 0,01...100
Цена единицы наименьшего разряда измерителя перемещений, % от предела измерений 0,005
Погрешность измерения перемещений, % от предела измерений ±1
Число разрядов АЦП по каждому из каналов, бит 16
Погрешность поддержания заданной скорости нагружения*, % ±5
Период регистрации отсчетов на ЭВМ*, мс 20
* для исполнения ASTM-Digital "Профессиональный"
ASTM-Digital изготавливаются на базе цифровых технологий обработки сигналов из импортных микро-чип-компонентов и имеют многопроцессорную архитектуру. Отличительными особенностями являются наличие единого диапазона измерений для каждого канала (отсутствуют переключаемые поддиапазоны), индикация измеряемых величин в абсолютных единицах на символьно-цифровом жидкокристаллическом индикаторе или мониторе ЭВМ в реальном времени, наличие средств самодиагностики, цифровых фильтров и линеаризаторов в составе программного обеспечения. Одним из преимуществ ASTM-Digital является также простота установки и настройки (для систем без автоматизированного управления), что позволяет выполнить все работы по модернизации оборудования своими силами без выезда наших специалистов (предоставляются подробные инструкции по монтажу и наладке), что существенно экономит средства.
Важной особенностью является возможность подключения к ЭВМ даже "Стандартной" цифровой консоли для регистрации результатов испытаний, их обработки, хранения и распечатки протоколов.

По заказу дополнительно могут быть поставлены:

  • программное обеспечение для ПЭВМ для управления системами ASTM-Digital по алгоритмам Заказчика (под Windows);
  • тензометрические датчики деформации, датчики перемещения и прочие.

    Примеры модернизации испытательного оборудования:

  • прессов типа МС, ИП-0 или ИП-1 на примере ИП-100;
  • прессов П-125 и П-250 консолью ASTM-Digital "Стандартная";
  • разрывных машин типа Р, МР, ИР-0 и других на примере ИР-100.0

    Мы готовы ответить на все Ваши вопросы по МОДЕРНИЗАЦИИ имеющихся в наличии гидравлических испытательных машин как отечественного, так и импортного производства ! МОДЕРНИЗАЦИЯ - НОВАЯ ЖИЗНЬ ВАШИХ МАШИН !!!
  • Цифровой блок измерений ASTM-Digital

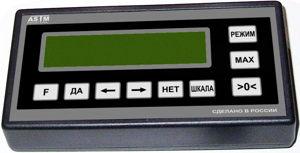

    Цифровая консоль ASTM-Digital "Стандартная"

    Система измерений ASTM_digital

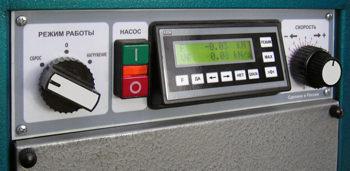

    Пример установки на панели пресса ИП-500.1

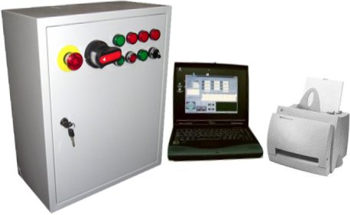

    Система ASTM-Digital "Профессиональная" управления/измерения и обработки результатов на ЭВМ
