Rambler's Top100 Р-100 Машина для испытаний на растяжение

Машины гидравлические Р-100 предназначены для статических испытаний на растяжение образцов металлов и сплавов по ГОСТ 1497, 12004, а также изделий из них (метизов и пр).
Измерение нагрузки при проведении испытаний осуществляется традиционным торсионным силоизмерителем. Машины позволяют производить запись диаграммы нагружения на двухкоординатном самописце. Учитывая длительный опыт эксплуатации специалистами Точмашприбор проведена модернизация машины Р-100 в части замены захватов надежными и удобными круглыми клиновыми, аналогичными по конструкции используемым у машин типа ИР.

Технические характеристики машины
Наибольшая предельная нагрузка, кН 1000
Диапазоны измерения нагрузки, кН
40-200(0,4)
100 - 500(1,0)
200 - 1000(2,0)
Наибольшее расстояние между захватами при испытании на растяжение, включая рабочий ход активного захвата, мм 1100
Максимальный ход активного захвата, мм 340
Рабочий ход активного захвата, мм 400
Диапазон скоростей перемещения активного захвата без нагрузки, мм/мин 3-100
Скорость установочного хода пассивного захвата, не менее, мм/мин 200
Предел допускаемой погрешности при измерении нагрузки, начиная с 20% наибольшего значения каждого диапазона, % ±1
Диаграммный аппарат барабанного типа. Высота наибольшей ординаты диаграммной записи каждого диапазона нагрузки, мм 320
Масштаб диаграммной записи перемещения активного захвата 5:1; 50:1
Размеры испытываемых образцов:
- диаметр цилиндрических образцов, мм;
- толщина х ширина плоских образцов, мм;
- диаметр сечения образцов с резьбовыми головоками, мм;
- диаметр сечения образцов с цилиндрическими головоками, мм
8-60
[5-50] х 80
25
28
Габаритные размеры, не более, мм:
-длина
-ширина
-высота
- углубление (приямок)
2970
1930
4590
650
Параметры питания 380 В, 50 Гц
Потребляемая мощность, не более, кВт 3,7
Масса, не более, кг 7 186

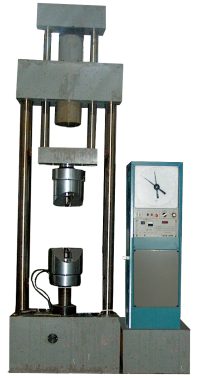

Машина для испытаний на растяжение (разрывная) Р-100

Разрывная машина Р-100

По заказу дополнительно могут быть поставлены:

  • приспособления для проведения испытаний на сжатие и загиб по ГОСТ 14019.
  • запасные части и узлы: обоймы(вкладыши), резиновые уплотнения

    По желанию заказчика возможна МОДЕРНИЗАЦИЯ автоматизированными системами измерения/управления ASTM-Digital, расширяющими технические возможности машин. Подробнее >>>
