Rambler's Top100 ИР-М Модернизация разрывных машин Р, МР и ИР-0


В зависимости от поставленных задач может быть выполнено два варианта модернизации разрывных машин:
1. "Стандартный" - путем установки цифровой системы измерений нагрузки, перемещений, их скоростей и максимальных значений при разрыве (управление нагружением остается прежним);
2. "Профессиональный" - путем установки автоматизированной высокоточной системы управления скоростью нагружения по силе и перемещениям (с плавным переходом управления по одному каналу на другой в процессе испытания), автоматическую обработку результатов на ЭВМ по выбранному ГОСТ и формирование протокола с выводом его на принтер.
Системы ASTM-Digital имеют функции самодиагностики и защиту от выхода оборудования в запредельные режимы работы.

Модернизация системами ASTM-Digital обеспечивает следующие преимущества:

  • один диапазон измерения вместо нескольких переключаемых вручную ранее;
  • более высокая разрешающая способность измерения нагрузки (Fmax /10 000);
  • индикация измеряемой величины силы, скорости нагружения и максимального значения нагрузки в абсолютных единицах на цифровой консоли;
  • определение угла изгиба при появлении первой трещины (при оснащении устройством для изгиба);
  • определение прочности крестообразных соединений и нахлесточных соединений анкерных стержней на срез, тавровых соединений анкерных стержней на отрыв (при оснащении приспособлением).
  • проведение испытаний в автоматическом режиме с расчетом характеристик и выдачей протокола для варианта "Профессиональный":
    по ГОСТ1497: по ГОСТ12004:
    - предел пропорциональности, пц
    - предел упругости, 0,05
    - модуль упругости, E
    - предел текучести условный, 0,2
    - предел текучести физический, т
    - верхний предел текучести, тв
    - нижний предел текучести, тн
    - временное сопротивление, в
    - относительное равномерное удлинение, р
    - относительное удлинение после разрыва,
    - относительное сужение после разрыва,
    - относительное удлинение после разрыва,
    - равномерное относительное удлинение, р
    - полное относительное удлинение при максимальной нагрузке, max
    - относительное сужение после разрыва,
    - временное сопротивление, в
    - предел текучести физический, т
    - предел текучести условный, 0,2
    - предел упругости условный, l
    - модуль упругости, Е

    Технические характеристики модернизированных машин ИР-М-авто (на базе ИР-0 или МР)
    Наименование ИР-100М ИР-200М ИР-500М
    Наибольшая предельная нагрузка, кН 100 200 500
    Диапазоны измерения нагрузки, кН
    2...100 4...200 10...500
    Цена единицы наименьшего разряда по диапазонам, кН
    0,01 0,02 0,05
    Пределы допускаемой погрешности измерения нагрузки, % ±1
    Высота рабочего пространства, мм 400 420 420 (1070*)
    Ширина рабочего пространства, мм 350 400 500
    Рабочий ход активного захвата, мм 400
    Диапазон скоростей перемещения активного захвата без нагрузки, мм/мин 3 - 360 3 - 320 3 - 120
    Диапазон скоростей нагружения, кН/с 0,05 - 10 0,05 - 20 0,1 - 50
    Диапазон измерения перемещений активного захвата, мм 0,01 - 100
    Пределы допускаемой погрешности измерения перемешений, % ±1
    Масштаб записи диаграмм нагружения:
    - перемещение
    - деформация
    от 1:1 до 50:1
    от 100:1 до 500:1
    Базы используемых датчиков деформации, мм 25, 50 или 100
    Размеры испытываемых образцов:
    - диаметр цилиндрических образцов, мм;
    - толщина х ширина плоских образцов, мм;
    - диаметр образцов с головками, мм
    5 - 20
    [0,5-20]х40
    5 - 15
    5 - 30
    [0,5-25]х40
    8 - 20
    8 - 36
    [0,5-40]х40
    8 - 25
    Габаритные размеры, не более, мм:
    -длина
    -ширина
    -высота
    1835
    710
    1970
    1940
    710
    2170
    2175
    710
    2480
    Параметры питания 380 В, 50 Гц
    Потребляемая мощность, не более, кВт 1,6 2,5 3,0
    Масса, не более, кг 850 1150 1650

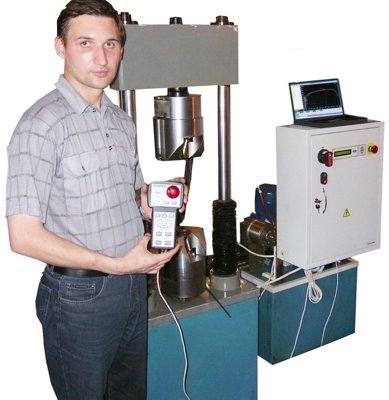

    Разрывная машина ИР-100М-авто
    ИР-100М-авто


    Отличительные характеристик машин ИР-0 до и после модернизации >>>

    По заказу дополнительно могут быть поставлены:

  • устройство Нб2.779.005 для проведения испытаний на изгиб и сжатие по ГОСТ 14019 и ГОСТ 6996;
  • приспособление для испытаний крестообразных соединений и нахлесточных соединений анкерных стержней на срез, тавровых соединений анкерных стержней на отрыв по ГОСТ 10922;
  • приспособление для испытаний образцов труб на растяжение по ГОСТ 10006;
  • образцовые динамометры 3-го или 1-го разряда типа ДОРЭ для проведения поверки (тарировки);
  • запасные части.
